Cad a Choinníonn Reatha Ó Sceitheadh ​​Trí Do Thoirceann Mótair?

Laistigh de gach mótar leictreach, iompraíonn foirceannadh copair sruth. Suíonn siad taobh istigh de shliotáin chruach. Stiúrann cruach leictreachas. Seolann copar leictreachas. Má dhéanann siad teagmháil, sceitheadh ​​reatha. Na shorts mótair. Titeann feidhmíocht. Faoi dheireadh, teipeann an mótar.

Is é an t-aon rud atá ag seasamh idir an copar agus an cruach ná bileog tanaí ábhar ar a dtugtarpáipéar inslithe leictreach.

Ní cuma mórán. Codán de milliméadar ar tiús. Gearr i cruthanna beachta. Sleamhnaigh isteach sa sliotán sula dtéann na foirceannadh isteach. Ach gan é, ní oibríonn an mótar.

Cad a Dhéanann Páipéar Inslithe I ndáiríre

Tá croí an stator déanta as laminations cruach cruachta. Tá na sliotáin pollta isteach iontu. Cuireann an t-innealtóir píosa páipéir inslithe isteach i ngach sliotán, fillte chun na ballaí a líneáil. Ansin téann na foirceannadh isteach. Ansin dúnann an ding sliotáin an oscailt.

Tá trí phost sa pháipéar. Gcéad dul síos, insliú leictreach - stop an sruth ó léim as an copar go dtí an cruach. Dara, cosaint mheicniúil - mhaolú na foirceannadh i gcoinne an imill chrua na laminations cruach. Ar an tríú dul síos, bainistíocht theirmeach - cuidíonn gráid áirithe le teas a iompar ar shiúl ó na foirceannadh.

Má theipeann ar an bpáipéar ag aon cheann díobh seo, teipeann ar an mótar.

Na Teaghlaigh Ábhar

Níl gach páipéar inslithe mar an gcéanna. Tá ábhair éagsúla ag teastáil ó mhótair éagsúla. Braitheann an rogha ar theocht, voltas, strus meicniúil, agus costas.

Taispeánann an tábla thíos na cineálacha is coitianta a úsáidtear i ndéantúsaíocht mhótair inniu.

Is é DMD an capall oibre. Clúdaíonn sé an chuid is mó de mhótair chaighdeánacha ar chostas réasúnta. Cuireann NMN toughness meicniúil leis. Cuireann NHN friotaíocht teasa leis. Cuireann páipéar Aramid an dá chomh maith le neart tréleictreach níos fearr. Tá scannán polyimide le haghaidh spásanna daingean.

Ranganna Teochta a Thuiscint

Tá rátáil teochta ag gach ábhar inslithe. Ní margaíocht é seo. Is teorainn tástálaithe é.

Is botún coitianta é an rang mícheart a roghnú. Má ritheann an mótar ag 140°C leanúnach, teipfidh ar Aicme B (130°C). Is í Aicme F (155°C) an rogha íosta sábháilte.

Ach tabhair faoi deara: baineann an rátáil teochta le hoibriú leanúnach. Féadfaidh teochtaí buaic a bheith níos airde. Cuireann innealtóirí maithe corrlach leis. Ba cheart go bhfaigheadh ​​mótair a ritheann ag 140°C go leanúnach insliú Aicme H, ní hamháin Aicme F.

Príomhpharaiméadair: Cad is brí leis an mBileog Sonraithe i ndáiríre

Cathainpáipéar inslithe a mheas, ábhar paraiméadair theicniúla éagsúla. Seo é a chiallaíonn siad.

Tiús.Tomhaistear i milliméadair. Is é an raon tipiciúil 0.15mm go 0.40mm le haghaidh líneálacha sliotán. Soláthraíonn páipéar tiúsach neart tréleictreach níos airde agus cosaint mheicniúil níos fearr. Fágann páipéar níos tanaí níos mó spáis le haghaidh copar, ag méadú dlús cumhachta mótair. Is breithiúnas innealtóireachta é an trádáil.

Neart tréleictreach.Arna thomhas i gcileavata in aghaidh an mhilliméadar. Insíonn sé seo duit cé mhéad voltas is féidir leis an bpáipéar a bhlocáil roimh bhriseadh síos. Is é 5-8 kV luach tipiciúil do DMD do leathán 0.2mm. Tá níos airde níos fearr, ach braitheann an riachtanas iarbhír ar voltas mótair. Le haghaidh mótair 400V EV, tá 3-5 kV leordhóthanach. I gcás córais 800V, tá 6-8 kV níos sábháilte.

Neart teanntachta.Arna thomhas i Newtons in aghaidh an leithead 15mm. Insíonn sé seo duit cé mhéad fórsa tarraingthe is féidir leis an bpáipéar a thógáil roimh stróiceadh. Tábhachtach toisc go bhfuil an páipéar fillte agus curtha isteach ag meaisín. Deora páipéar lag le linn tionóil. Leanann downtime.

Fadú ag sos.Céatadán an stráice roimh cuimilt. Tá páipéar a shíneann 10-15% níos maith le linn fillte. Scoilteanna páipéar brittle ag coirnéil ghéar.

Friotaíocht cuimilt imeall.Tomhaistear i Newtons. Faigheann páipéar fillte. Cruthaíonn fillteáin pointí struis. Má tá friotaíocht cuimilt imeall íseal, scoilteann an páipéar ag an líne fillte le linn é a chur isteach.

Soláthraíonn soláthraí maith na huimhreacha seo ar an deimhniú ábhar. Deir soláthraí bocht "go gcomhlíonann sé caighdeáin tionscail" gan luachanna tástála iarbhír a thabhairt.

Cén Fáth a Bhfuil Mótair EV Éagsúla

D'athraigh mótair feithicle leictreacha an margadh páipéir inslithe. Tá na ceanglais níos déine.

Teochtaí níos airde.Ritheann mótair EV níos teo ná mótair thionsclaíocha. Cuidíonn fuarú leachtach, ach sroicheann áiteanna te fós 160-180 °C. Tá ábhair Aicme H (180°C) caighdeánach. Tá roinnt déantúsóirí ag bogadh go hAicme C (220°C) le haghaidh dearaí den chéad ghlúin eile.

Voltais níos airde.Rith mótair luath-EV ag 300-400V. Ritheann córais níos nuaí ag 800V. Rithfidh córais teacht ag 1200V nó níos airde. Tá ceanglais neart tréleictreach méadaithe faoi dhó. D’fhéadfadh sé nach mbeadh páipéar a d’oibrigh le haghaidh 400V sábháilte do 800V.

Nochtadh ola.Úsáideann go leor mótair EV ola le haghaidh fuarú agus lubrication. Suíonn an páipéar inslithe san ola sin. At nó díghrádaíonn roinnt ábhar in ola. Feidhmíonn páipéir atá bunaithe ar pholaiimíd go maith. D’fhéadfadh teorainneacha a bheith ag páipéir atá bunaithe ar poileistear. Iarr sonraí tástála comhoiriúnachta ola.

Uathoibriú.Ritheann línte táirgeachta mótair EV ag ardluais. Déantar páipéar a chothú ó rollaí, a ghearradh, a fhilleadh, agus a chur isteach go huathoibríoch. Baineann comhsheasmhacht ábhair. Is féidir le héagsúlacht tiús ±0.01mm suathadh a dhéanamh ar ionsaitheoir uathoibrithe.

Trí Fhadhb Fíor a Tharlaíonn ar Línte Táirgthe

Tá airíonna ábhar teoiriciúil rud amháin. Rud eile a théann mícheart i ndáiríre ar urlár na monarchan.

Fadhb a haon: deora páipéir le linn fillte.Filleann an meaisín an páipéar i gcruth U chun an sliotán a líneáil. Má tá neart cuimilt imeall íseal ag an bpáipéar, scoilteann sé ag an líne fillte. Stopann an líne. Glanann oibreoir an subh. Táirgeadh atosú. Tarlaíonn sé seo an iliomad uaireanta in aghaidh an tsift le hábhar lag.

Fadhb a dó: athraíonn toisí páipéir le taise.Súnn páipéar Aramid taise ón aer. I ard-taise, leathnaíonn sé. I taise íseal, crapadh sé. Tá an meaisín calabraithe ar mhéid amháin. Nuair a athraíonn an páipéar méid, athraíonn an cruth fillte. Theipeann ar an cuir isteach. Seoltar dea-sholáthraithe páipéar i bpacáistiú taise-cruthúnas. Stórálann monarchana maith é i seomraí atá faoi rialú aeráide.

Fadhb trí: éilliú greamaitheach.Tá ciseal greamaitheacha teas-ghníomhachtaithe ag roinnt páipéar inslithe ar thaobh amháin. Tar éis é a chur isteach, bannaí teasa an páipéar chuig na ballaí sliotán. Má oozes an ghreamaitheach amach le linn stórála nó aistrithe, cloíonn sé le treoracha meaisín. Bailíonn deannach. Drifts ailíniú. Is é an réiteach ná déantúsaíocht ghlan agus líneálacha scaoilte cuí.

Conas Páipéar Inslithe a Shonrú i gceart

Seo sampla sonraíochta fíor do thiomáint tarraingthe mótair EV.

Seol é seo chuig trí sholáthraí. Déan comparáid idir na tuarascálacha tástála a sholáthraíonn siad. Fiafraigh faoin athrú - baisce go baisc, rolladh go rolladh. Is é an soláthraí a fhreagraíonn le sonraí an ceann a bhfuil muinín aige.

Sé Ceist a chuireann Ceannaitheoirí

An féidir liom an páipéar inslithe céanna a úsáid le haghaidh mo mhótair go léir?
Ní gnách. Ritheann mótair éagsúla ag teochtaí agus voltais éagsúla. Déanann caighdeánú ar ábhar amháin fardal a shimpliú ach cuireann sé iallach ort ábhar de ghrád níos airde a úsáid ná mar is gá do roinnt mótair, rud a mhéadaíonn costas. Nó úsáideann tú ábhar de ghrád níos ísle agus teip riosca. Is fearr dhá nó trí ábhar a cháiliú agus iad a mheaitseáil le hiarratais.

Cad é an difríocht idir NMN agus NHN?
An ciseal lár. Úsáideann NMN scannán poileistear. Úsáideann NHN scannán polyimide. Seasann polaiimíd teochtaí níos airde. I gcás mótair a ritheann faoi bhun 155°C, tá NMN ceart go leor. Le haghaidh 155-180°C, roghnaigh NHN. Tá an difríocht costais measartha.

An gciallaíonn páipéar níos tiús insliú níos fearr i gcónaí?
Ní i gcónaí. Méadaíonn an neart tréleictreach le tiús, ach déantar feistiú meicniúil níos deacra. Tógann páipéar tiubh suas spás taobh istigh den sliotán. D’fhéadfadh go mbeadh níos mó copair i seilbh an spáis sin. Déanann dearthóirí mótair tiús inslithe a thrádáil in aghaidh líonadh copair. Ceadaíonn páipéar níos tanaí níos mó copar, cumhacht níos airde, ach tá gá le rialú próisis níos fearr.

Cad é seilfré páipéar inslithe?
Ag brath ar choinníollacha stórála. I bpacáistiú bunaidh, aeráid-rialaithe, maireann páipéar aramid blianta. Féadfaidh ábhair atá bunaithe ar poileistear díghrádú níos tapúla. Is iad na príomhrioscaí ná ionsú taise agus dul in aois ghreamaitheach. Má tá páipéar stóráilte ar feadh níos mó ná dhá bhliain, tástáil sampla roimh úsáid.

Conas a bheidh a fhios agam an bhfuil páipéar soláthraí comhsheasmhach?
Iarr sonraí Cpk ar thiús. Ciallaíonn Cpk de 1.33 nó níos airde go bhfuil an próiseas in ann. Iarr freisin tuairiscí tástála bhaisc go baisc. Mura féidir le soláthraí iad seo a tháirgeadh, níl a bpróiseas á rialú aige.

An féidir páipéar inslithe a athchúrsáil?
Is teirmeaplaisteacha nó teirmeaplaisteach ardfheidhmíochta an chuid is mó. Tá sé deacair athchúrsáil. Is féidir roinnt páipéir aramid a aischur, ach níl an próiseas ar fáil go forleathan. Tá fócas an tionscail ar dhramhaíl a laghdú sa ghearradh agus sa chur isteach, ní ar athchúrsáil iar-thomhaltóra.

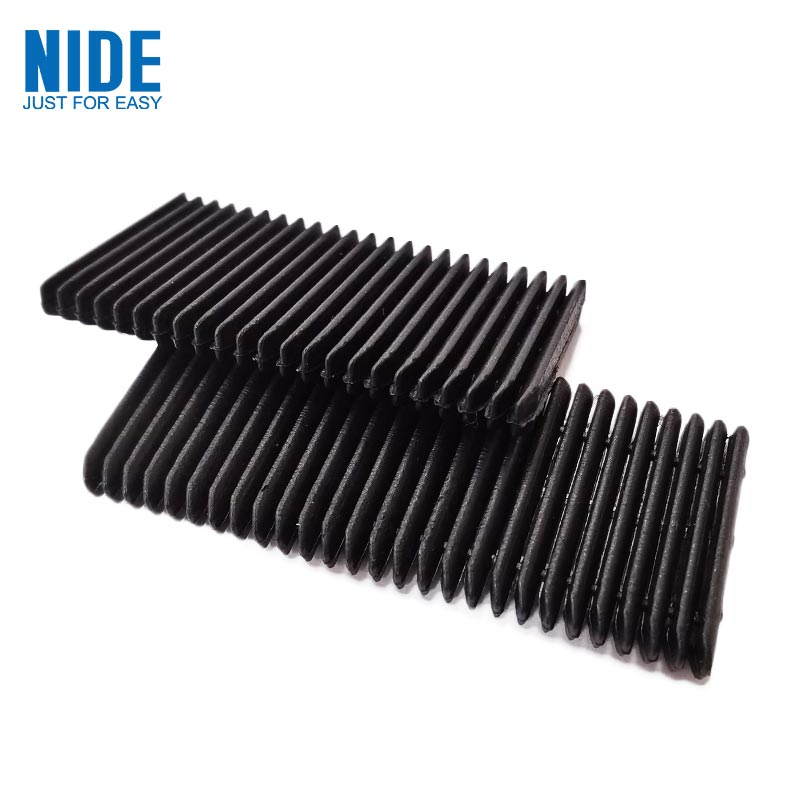

Nóta ar Chomhoiriúnacht Le Dingeacha Sliotán

Páipéar inslithelínte na ballaí sliotán. Dúnann an ding sliotán an oscailt. Caithfidh siad oibriú le chéile.

Brúnn an ding i gcoinne an pháipéir ag oscailt na sliotán. Má tá an páipéar ró-bhog, tochailtfidh an ding isteach ann. Má tá an páipéar ró-bhriste, scoiltfidh sé ag an bpointe teagmhála ding.

Maidir le mótair EV, péireálann go leor innealtóirí páipéar aramid le dingeacha araimíde. Teaghlach ábhar céanna, leathnú teirmeach den chineál céanna agus iompar meicniúil. Maidir le mótair ghinearálta, is meascán cruthaithe é páipéar DMD le dingeacha snáithíní gloine.

Agus tú ag ordú ó sholáthraí, sonraigh an dá mhír le chéile. Is féidir leis an soláthraí na córais ábhair a mheaitseáil ansin.
